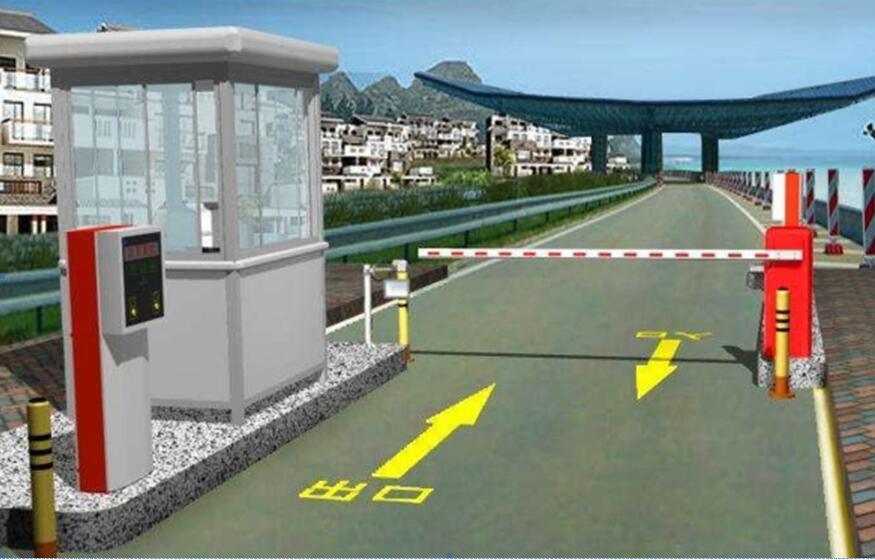

標準道閘地感線圈的安裝及接線方法？

      線圈可在車道施工中預埋，也可用切割機后期施工，線圈連至探測控制器連線，具體尺寸以施工圖紙為準。通常探測線圈應該是長方形。兩條長邊與金屬物運動方向垂直，彼此間距為1米，長邊的長度取決于道路的寬度，通常兩端比道路間距窄0.3米至1米，為了使檢測器工作在最佳狀態下，線圈的電感量應保持在100uH-300uH之間，在線圈電感不變的情況下，線圈的匝數與周長有著重要關系，周長越小，匝數就越多。

注意事項：
1、接線時一定要按接線圖操作，接好線后先測試地感是否正常，地感紅燈閃爍時用一鐵板放于線圈上方，紅燈長亮?xí)r拿走鐵板，道閘自動下落則產品正常。
1、地感線圈布線時，將地切一10CM深，2X0.8M的方形巢，四個角切成45度斜角，將地感線圈（1平方毫米）一圈圈放入，共放6-8層，線圈每層之間一定要壓緊，線圈內不要有接頭。
3、感應線圈繞好通電后線圈會產生低頻振蕩。當有金屬進入線圈時，磁力線受影響磁場減弱被磁電感應器拾取，產生相應動作。
4、感應線圈的感應強度與線圈的匝數和線圈的形狀有很大的關系。線圈匝數太多輸入感抗大，造成開路。
5、道閘調試時將上與地短接，閘桿自動上起，則道閘正常。
